علائم خرابی بلبرینگ؛ چرا باید صدای دستگاهتان را جدی بگیرید؟

سیستم های مکانیکی صنعتی به بلبرینگ برای انتقال توان و کاهش اصطکاک وابسته هستند. سلامت این قطعه، راندمان و طول عمر کل زنجیره تجهیزات را تعیین می کند. نادیده گرفتن نشانه های اولیه خرابی، پیامدهای سنگینی به همراه دارد. این پیامدها شامل توقف ناگهانی خط تولید، تخریب محور و هزینه های گزاف تعمیراتی است. مهندسان نگهداری و تعمیرات باید علائم خرابی را دقیق بشناسند. آن ها باید رفتار فیزیکی قطعه را تحت بار درک کنند و ریشه عیوب متالورژیکی را تحلیل کنند. این دانش، مانع وقوع حوادث صنعتی بزرگ می شود.

شرکت آلما بلبرینگ با سال ها تجربه، انواع بلبرینگ و رولربیرینگ اورجینال صنعتی را تامین می کند. کارشناسان ما خدمات مشاوره مهندسی و استعلام قیمت ارائه می دهند. همین حالا با ما تماس بگیرید.

برای مشاهده خرید و قیمت بلبرینگ کلیک کنید.

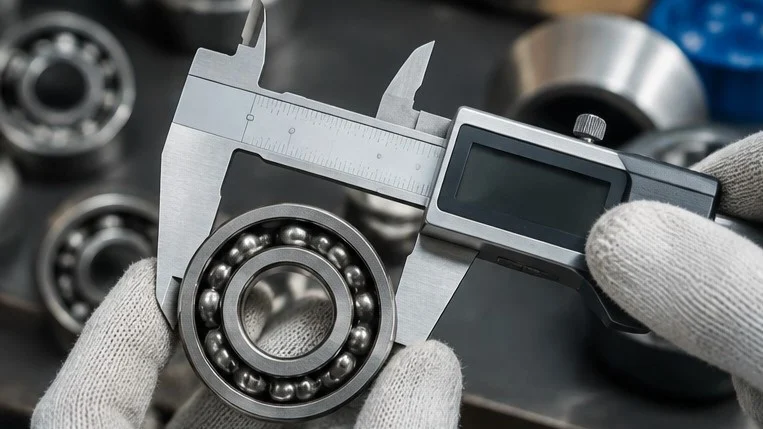

جایگاه استراتژیک بلبرینگ و چرخه تخریب قطعه

بلبرینگ ها در محیط های عملیاتی دشوار فعالیت می کنند. این قطعات بارهای متغیر شعاعی، محوری و ترکیبی را تحمل می کنند. آن ها همچنین تنش های حرارتی شدید را تجربه می کنند. هر انحراف جزئی از حدود مجاز هندسی، توزیع تنش را در لایه های زیر سطحی فلز نامتعادل می کند. از دست رفتن میکرو ساختار متالورژیکی ساچمه ها، آغازگر یک فرآیند تخریبی زنجیره ای است. این فرآیند در چند مرحله پیشرفت می کند:

• مرحله نخست با خستگی موضعی و ایجاد ترک های میکرونی آغاز می شود.
• در مرحله دوم، پوسته پوسته شدن سطح غلتش و تولید براده فلزی رخ می دهد.
• مرحله پایانی شامل گیرپاژ کامل، بریدن شفت و آسیب دیدگی موتور است.

صنایع سنگین مانند فولاد، سیمان و نفت و گاز بیشترین آسیب را از این زنجیره می بینند. توقف ناگهانی تجهیزات در این صنایع، زیان های میلیاردی ایجاد می کند. شناسایی به موقع علائم، این زیان ها را به حداقل می رساند.

تحلیل دقیق سیگنال های صوتی و آکوستیک مکانیکی

صدا پایدارترین شاخص برای تشخیص وضعیت سیستم های دوار است. اپراتورها می توانند با گوش سپردن به دستگاه، تغییرات اولیه را تشخیص دهند. بررسی فرکانس های صوتی به کارشناسان کمک می کند. آن ها نوع عیب را پیش از باز کردن تجهیز مشخص می کنند. هر نوع صدا یک پیام فنی مشخص دارد.

صدای زوزه ممتد با فرکانس بالا، وضعیت روانکاری را نشان می دهد. این صدا زمانوانکار تشکی که فیلم هیدرودینامیکی روانکار تشکیل نشود. تبخیر روغن پایه به دلیل حرارت نیز همین صدا را ایجاد می کند. انتخاب لقی اولیه نامتناسب، تماس فلز با فلز را به همراه دارد. صدای کوبش یا تق تق ریتمیک، منشا مکانیکی دارد. این صدا از ترک های عمیق در شیار رینگ ها ناشی می شود. شکستگی زبانه های قفسه نگهدارنده نیز همین صدا را تولید می کند. ورود ذرات براده سخت به مسیر غلتش، کوبش های منظم ایجاد می کند.

پدیده خستگی فلز، صدای خشن و بم تولید می کند. این صدا شبیه غرش سنگین است و پیشرفت تخریب سطحی را نشان می دهد. کنده شدن براده های میکرونی از سطح، این غرش را تشدید می کند. سوت های تیز و ممتد، زنگ خطر نهایی محسوب می شوند. این صدا اعلام می کند که قطعه به نقطه جوش سرد موضعی نزدیک شده است. در این وضعیت، اپراتور باید تغذیه دستگاه را سریع قطع کند. ادامه کار، قفل شدن آنی شفت را در پی دارد.

برای مشاهده خرید و قیمت یاتاقان کلیک کنید.

ارزیابی رفتار حرارتی و دینامیک روانکاری

پایش دمای بدنه و هوزینگ، روشی مطمئن برای آگاهی از شرایط بحرانی است. دمای کاری قطعه باید در محدوده مجاز استاندارد باقی بماند. افزایش بی رویه حرارت اغلب از مدیریت ناصحیح روانکاری ناشی می شود. تزریق بیش از اندازه گریس، فضای گردش اجزا را مسدود می کند. این انسداد، نیروی مقاومت هیدرودینامیکی شدیدی ایجاد می کند. نتیجه این وضعیت، بالا رفتن سریع حرارت محفظه است. کمبود روانکار نیز خطرناک است. این کمبود، لایه روغنی را می شکند و اصطکاک را تصاعدی بالا می برد.

کلاس لقی بلبرینگ نیز بر رفتار حرارتی تاثیر می گذارد. لقی بسیار کم در محیط های گرم، مانع انبساط حرارتی رینگ داخلی می شود. این وضعیت، بلبرینگ را تحت فشارهای داخلی مخرب قرار می دهد. انتخاب کلاس مناسب مانند C3 یا C4، این مشکل را حل می کند. دوربین های ترمو ویژن، بهترین ابزار پایش حرارتی هستند. این دوربین ها نقاط داغ را پیش از تخریب کامل شناسایی می کنند.

ارتعاش سنجی؛ قطعی ترین ابزار تشخیص عیوب

داده های ارتعاشی، اطلاعات دقیقی از محل و نوع خرابی ارائه می کنند. هر جزء داخلی بلبرینگ، فرکانس مشخصه خاص خود را دارد. این فرکانس ها در دور معین دستگاه، محاسبه پذیرند. تطبیق فرکانس های ثبت شده با فرکانس های محاسباتی، عیب را دقیق مشخص می کند.

فعال شدن فرکانس BPFO نشان دهنده آسیب رینگ خارجی است. این فرکانس، عبور ساچمه ها از روی شکاف رینگ خارجی را ثبت می کند. فرکانس BPFI به تخریب رینگ داخلی اشاره دارد. ارتعاش در فرکانس قفسه (FTF) از شکستگی یا شل شدن پرچ ها حکایت می کند. فرکانس BSF نیز معیار سلامت خود ساچمه ها است. دستگاه های آنالایزر ارتعاشات با تبدیل فوریه سریع، این سیگنال ها را جدا می کنند. این ابزارها فرکانس های واقعی خرابی را از نویز پس زمینه تفکیک می کنند. کارشناسان بدون باز کردن ماشین آلات، قطعه معیوب را شناسایی می کنند. ارتعاش سنجی، آسیب های زیر سطحی را بسیار زودتر از علائم صوتی و حرارتی کشف می کند. این امر امکان برنامه ریزی دقیق توقف دستگاه را فراهم می سازد.

آزمون های مکانیکی شفت و سلامت فیزیکی روانکار

بررسی دستی گشتاور چرخشی شفت، اطلاعات ارزشمندی می دهد. این آزمون در حالت خاموشی دستگاه انجام می شود. چرخش شفت سالم باید پیوسته و روان باشد. هر نوع پله زدن، لقی اضافه یا مقاومت زاویه ای، هشدار محسوب می شود. احساس زبری زیر دست، دفرمیتی های میکرونی را نشان می دهد. این دفرمیتی ها از بارهای ضربه ای یا ذرات ساینده ناشی می شوند.

روانکار نیز معیاری حیاتی برای تشخیص است. رنگ و بافت گریس، وضعیت داخلی محفظه را بازتاب می دهد. تیره شدن رنگ گریس، تجزیه حرارتی پایه روغن را اعلام می کند. ترکیب روغن با براده های فلزی نیز آن را سیاه می کند. مات یا شیری شدن گریس، نشانه نفوذ رطوبت است. این وضعیت از تخریب کاسه نمد و ورود آب خبر می دهد. آنالیز آزمایشگاهی روانکار، دقت این تشخیص را چند برابر می کند. تغییرات شیمیایی روانکار، فرآیند خوردگی را تسریع می کنند. تعویض به موقع روانکار، هزینه ای ناچیز در برابر خرید یک بلبرینگ است.

برای مشاهده خرید و قیمت رولبرینگ کلیک کنید.

تحلیل ریشه ای عوامل محیطی و خطاهای مونتاژ

شناخت دلایل اصلی خرابی، جلوی تکرار عیوب را می گیرد. بخش عمده ای از خرابی های زودرس، ریشه در نصب غیر اصولی دارند. وارد کردن ضربات مستقیم چکش، فرورفتگی های موضعی روی سطوح تماس ایجاد می کند. اعمال نیرو به رینگ اشتباه، تنش فشاری را از طریق ساچمه ها منتقل می کند. این تنش، سطوح غلتش را در همان لحظه نصب آسیب می زند. مونتاژ استاندارد فقط با هیترهای القایی مجاز است. این دستگاه ها رینگ داخلی را با کنترل دقیق دما منبسط می کنند.

ناهمراستایی شفت ها نیز خطر بزرگی محسوب می شود. این خطا، بارگذاری شعاعگی محسوب می شود. این خطا، بارگذاری شعاعیارنده زیر بارهای خمشی شدید می شکند. تمرکز بار بر بخش کوچکی از مسیر غلتش، خستگی زودرس ایجاد می کند. همراستاسازی لیزری، راه حل استاندارد این مشکل است.

الکتروموتورهای متصل به درایو کنترل دور، ریسک ویژه ای دارند. جریان های الکتریکی سرگردان در این موتورها عبور می کنند. این جریان ها جرقه های ریز و شیاردار شدن مسیرهای غلتش ایجاد می کنند. پدیده فلوتینگ، طول عمر قطعه را به شدت کاهش می دهد. استفاده از بلبرینگ های عایق الکتریکی این مشکل را حل می کند. پوشش اکسید آلومینیوم بر رینگ یا ساچمه های سرامیکی، مسیر جریان را قطع می کند.

عوامل محیطی نیز در عمر قطعه نقش دارند. گرد و غبار، رطوبت و دمای بالا، روانکار را تخریب می کنند. انتخاب کلاس آب بندی مناسب، آلودگی را از محفظه دور نگه می دارد. در محیط های سنگین، کاسه نمدهای صنعتی یا درزگیرهای فلزی ضروری هستند.

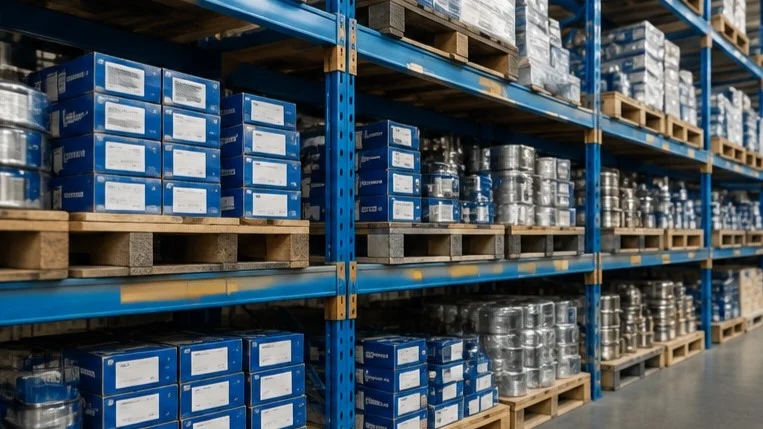

اهمیت اصالت متالورژیکی قطعه در ایمنی تجهیزات

بازار با توزیع گسترده بلبرینگ های تقلبی مواجه است. این قطعات در ظاهر کاملا مشابه نمونه های اصلی هستند. با این حال، ساختار داخلی آن ها تفاوت بنیادی دارد. سازندگان غیر معتبر از فولادهای بازیافتی با ناخالصی بالا استفاده می کنند. عملیات حرارتی ناقص، سختی سطحی استاندارد را تامین نمی کند. خطاهای ابعادی در تلورانس ها نیز مشاهده می شود. این قطعات توانایی تحمل شرایط طراحی را ندارند. بلبرینگ تقلبی حتی در شرایط روانکاری عالی، زودتر از موعد شکست می سوزد.

خرابی ناگهانی این قطعات، ریسک ایمنی کارکنان را بالا می برد. تامین قطعات از شرکت های معتبر، این ریسک را حذف می کند. گواهی اصالت کالا، ضمانت کیفیت و انطباق فنی، سه شرط خرید حرفه ای هستند. آلما بلبرینگ این سه معیار را برای تمام محصولات رعایت می کند.

نتیجه گیری

پایش وضعیت و درک عمیق علائم خرابی بلبرینگ، فرآیندهای نگهداری و تعمیرات را بهینه می کند. این دانش، بهره وری خطوط تولید صنعتی را افزایش می دهد. تصمیمات مهندسی به موقع، بر پایه داده های ارتعاشی، حرارتی و صوتی گرفته می شوند. این تصمیمات، مرز میان یک تعویض ساده و یک بحران بزرگ صنعتی هستند. پایداری مداوم، مستلزم ترکیب دانش پایش وضعیت و روانکاری تخصصی است. استفاده از ابزارهای استاندارد مونتاژ و انتخاب قطعات اورجینال نیز این پایداری را تضمین می کند.

شرکت آلما بلبرینگ تامین کننده تخصصی انواع بلبرینگ و رولربیرینگ اورجینال صنعتی از برترین سازندگان بین المللی است. جهت بررسی نیازهای خطوط تولید، استعلام اصالت و دریافت قیمت قطعات با تضمین کیفیت، با کارشناسان فنی آلما بلبرینگ تماس حاصل فرمایید.

برای مشاهده خرید و قیمت بلبرینگ شیار عمیق کلیک کنید.

سوالات متداول

۱. شایع ترین و اولین علائم خرابی بلبرینگ در تجهیزات صنعتی کدام است؟

تغییرات جزئی در طیف ارتعاشات و ایجاد صداهای ملایم نامتعارف نظیر زوزه های فرکانس بالا، اولین نشانه های خرابی ساختار داخلی بلبرینگ هستند.

۲. در صورت مشاهده علائم اولیه خرابی، آیا می توان بهره برداری از دستگاه را ادامه داد؟

اگر نقص در مراحل ابتدایی باشد، با تشدید پایش های حرارتی و ارتعاشی می توان تا اولین توقف برنامه ریزی شده ادامه داد. در صورت بالا رفتن ناگهانی دما یا ارتعاش، دستگاه باید فورا متوقف شود.

۳. چرا تزریق گریس مازاد بر نیاز باعث داغ شدن بلبرینگ می شود؟

حجم اضافی گریس، مسیر چرخش ساچمه ها را مسدود می کند. این انسداد، اصطکاک برشی مایع را به شدت بالا می برد و منجر به تولید حرارت زیاد و سوختن پایه روغنی می شود.

۴. ناهمراستایی شفت چگونه سبب کاهش طول عمر بلبرینگ می گردد؟

ناهمراستایی، تمرکز بار را روی بخش کوچکی از مسیر غلتش متمرکز می کند. این وضعیت بارهای جانبی شدیدی به قفسه وارد می کند و خستگی متالورژیکی زودرس و شکستن اجزا را در پی دارد.

۵. برای از عب خرابی ناشی از عبور جریان الکتریکی در موتورها چه باید کرد؟

باید از بلبرینگ های عایق الکتریکی با پوشش اکسید آلومینیوم بر روی رینگ استفاده کرد. بلبرینگ های هیبریدی با ساچمه های نیترید سیلیکون نیز این خرابی را مهار می کنند.

۶. مزیت خرید بلبرینگ های صنعتی از شرکت آلما بلبرینگ چیست؟

اطمینان کامل از اصالت متالورژیکی کالا، دریافت ضمانت کیفیت، انطباق فنی دقیق با شرایط کاری دستگاه و دسترسی سریع به برندهای مط از مزایای همکاری با آلما بلبرینگ بلبرینگ است.
